"Air 누설이 전혀 없는 무전원 방식 기계식 트랩!!"
“미국, 독일 등 선진국에서 인증 받은 성능, 새로운 산업의 표준!”
Acetrap15N+
Acetrap20N
응축수 배출기 "ACETRAP"
- 무전원 Diaphragm 방식
- 튼튼한 재질과 뛰어난 내구성, 안정적인 구조
- 토출구경 Ø4.5 & Ø7
- 쉬운 유지, 보수 점검관리
- 각 부품 마모시 교체 가능
주요 특징
- 무전원 다이아프람(Diaphragm) 방식
- 큰 토출구경 (7mm)
- ROBUST하며 안정적인 구조
- 뛰어난 내구성
- ZERO Air-loss
- 내부 볼플로트는 스위치 역할
- 각 부품은 마모시 손쉽게 교체 가능
작동원리
- 응축수 트랩 내부로 유입
- 수위 상승
- Ball Float 상승
- Control Air 제어
- Diaphragm 개방
- 응축수 배출
※ 수동 Test Button으로 언제든지 배출 상태 확인 가능
사양 및 기능
■ 사양서
주문 시 알림 : 오일프리 콤프레샤에 적용할 경우 “C” 가 모델명에 추가됩니다.
또한 저압(L)과 고압(H)도 주문시 명기하십시요. 일반압력(4~10bar)은 “N” 입니다.
| Model | Inlet | Outlet | Pressure (kg/㎤) |
Temperature (℃) |
Weight (Kg) |
Vol (ℓ/h) |
Comp (HP) |
Size |
|---|---|---|---|---|---|---|---|---|
| ACETRAP15(L,N,H) ACETRAP15(L,N,H)C |
1/2″ | 3/8″ | L_1.2-4 N_4-10 H_10-16 |
0-60 | 1.2 | 3-50 | ~400 (50㎥/min) |
W190 D82 H104 |
| ACETRAP20(L,N,H) ACETRAP20(L,N,H)C |
3/4″ | 1/2″ | L_1.2-4 N_4-10 H_10-16 |
0-60 | 2.3 | 20-100 | ~1000 (130㎥/min) |
W219 D122 H128 |
또한 저압(L)과 고압(H)도 주문시 명기하십시요. 일반압력(4~10bar)은 “N” 입니다.
■ 사양서
주문 시 알림 : 오일프리 콤프레샤에 적용할 경우 “C” 가 모델명에 추가됩니다.
또한 저압(L)과 고압(H)도 주문시 명기하십시요. 일반압력(4~10bar)은 “N” 입니다.
또한 저압(L)과 고압(H)도 주문시 명기하십시요. 일반압력(4~10bar)은 “N” 입니다.
■ 옵션

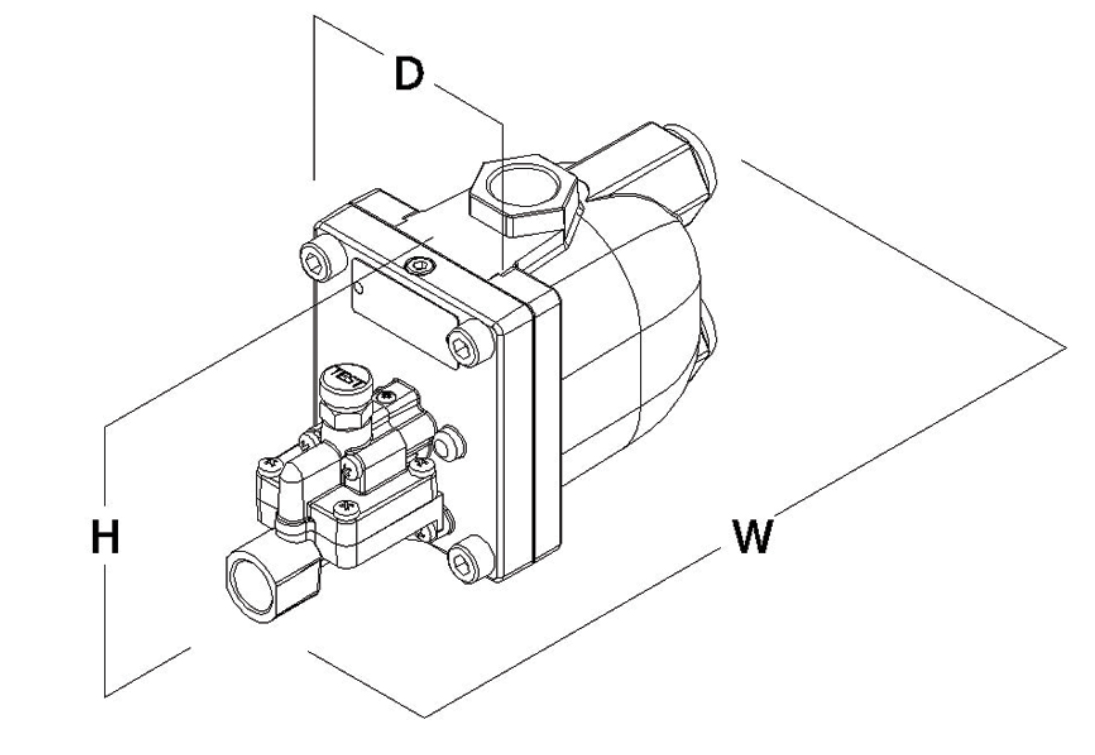

■ 외형도
ACETRAP – 무전원방식 응축수 배출기
